自制红外遥控开关(一)

  工作/材料:

  ●5V继电器

  ●CD4017芯片

  ●红外一体接收头

  ●两个9014三极管

  ●一个51K和两10K电阻,一个4148二极管,一个5V稳压二极管

  ●一个220uf/50v和一个22uf/25v电容

  操作步骤:

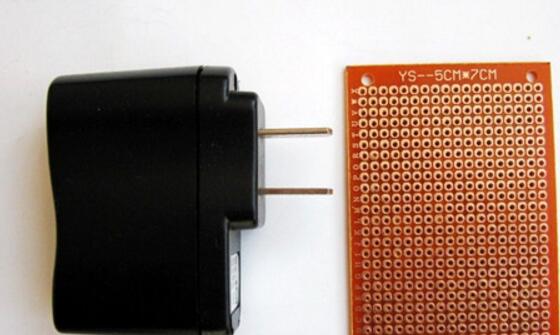

  用手机充电头作电源以及焊接用的洞洞板。

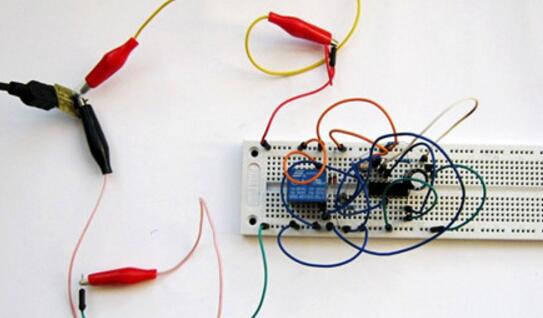

焊接前先在面包板上做试验。

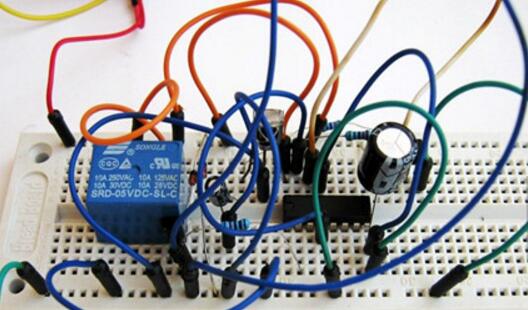

通电测试继电器有吸合。

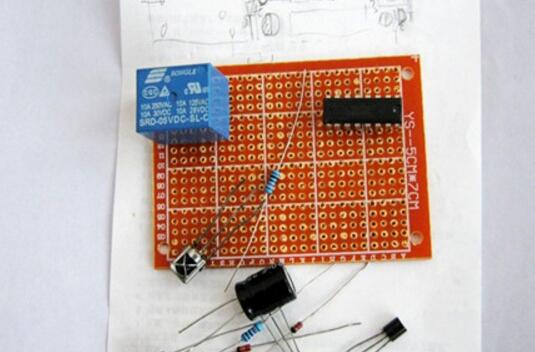

按大体布局画个草图准备焊接。

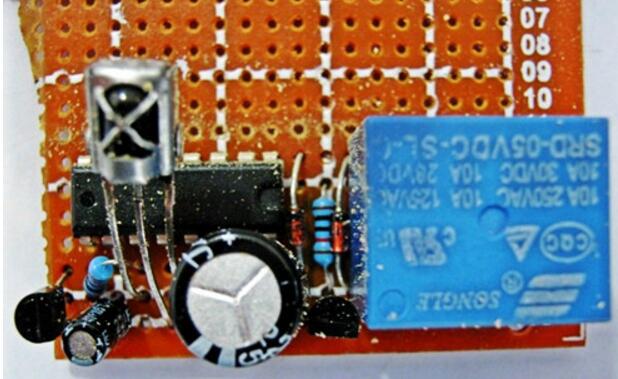

 焊接完成图。

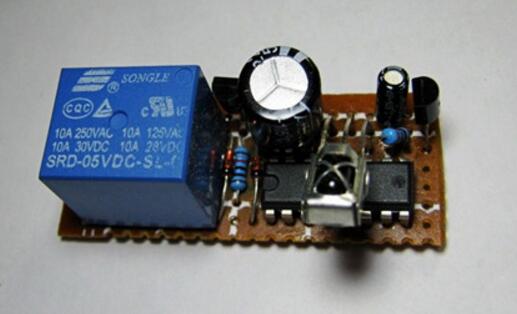

已修整好的样子。

个山寨的5V500mA手机充电头用作接收器电源。

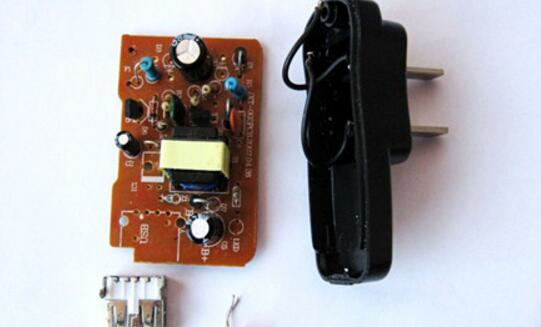

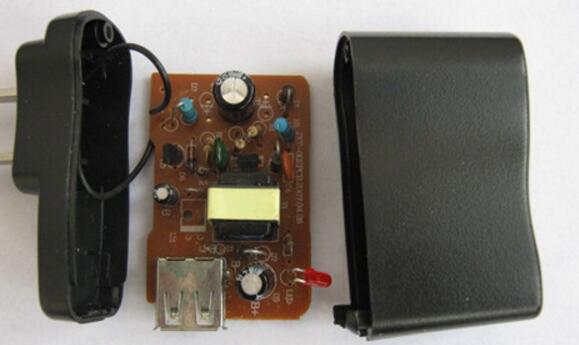

取下电路板和多余的U口及指示灯。

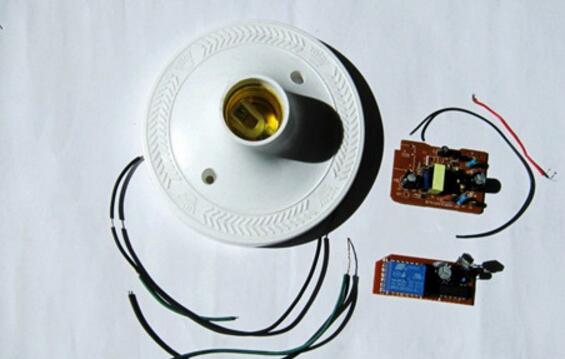

找个平口灯座进行组装。

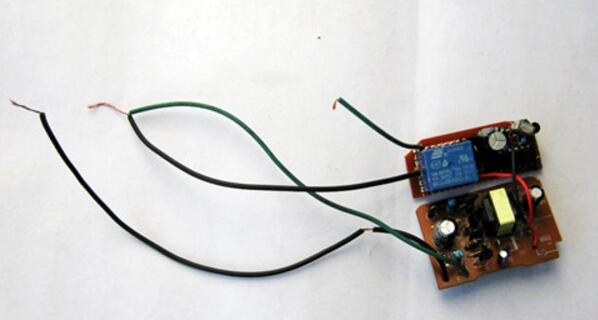

两电路板连接完成。

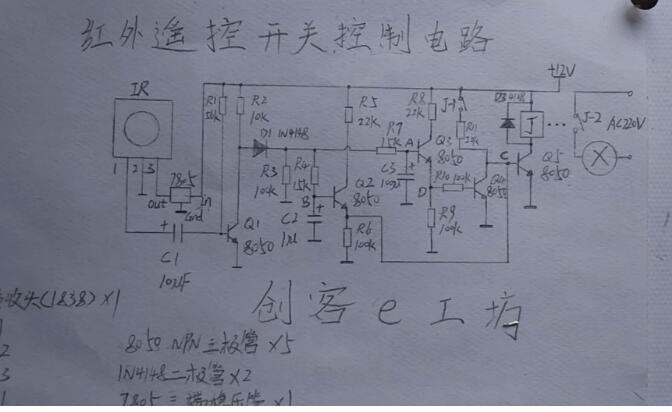

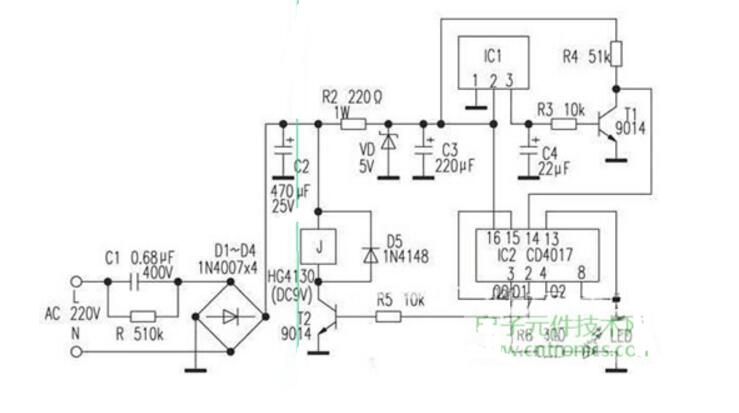

最后再上一张设计电路图,感兴趣的朋友可以试着做一下。按绿线右边的电路做,左边用充电头代替。

自制红外遥控开关(二)

电路原理图

  整个电路共用到了5只8050三极管,从左往右看,IR为红外遥控接收头,未接收到红外线信号时,1脚输出高电平,接收到红外线信号时,1脚输出一连串低电平脉冲。R4和C2,R7和C3组成两个积分电路,Q4,Q5,J组成继电器控制电路。平时待机或者上电后的初始状态是Q1导通,Q2截止,Q5截止,继电器不工作。

  我们先来分析遥控开机的过程。短按遥控器按钮(大于0.5s),在这较短的时间内,因C3容量远大于C2,故B点电位很快升到高电位(约1V左右),而A点电位上升不到0.6V,因此Q3不能导通,只有Q2导通,因Q2导通,所以C点为高电位,Q5导通,继电器J动作,其接点J-1、J-2同时吸合,J-2接通用电器电源。这时即使IR不再接收到红外线信号,因电源经R11向Q5提供偏置,故Q5保持导通,J仍继续吸合,达到短按遥控实现开机的目的。

  下面来分析遥控关机的过程。长按遥控按钮(3s以上)时,IR输出低电平脉冲使Q1输出高电平脉冲,经D1整流后送至A点、B点进行积分处理,最终使得A电位大于1V,Q3导通,D点为高电平,Q4导通,C点为低电平,致使Q5截止,J释放,J-1、J-2断开,达到长按遥控按钮实现关机的目的。松开遥控按钮后,IR不再收到红外线信号,C2、C3放电,Q2、Q3截止,电路又进入等待状态,只有再次短按遥控按钮,电路才会重新动作,重复遥控开机的过程。

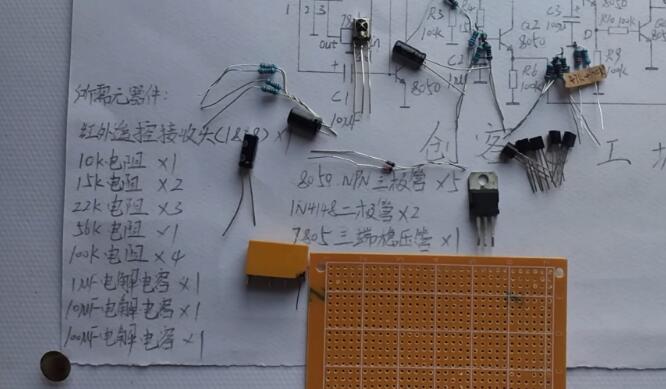

  电路所需元器件

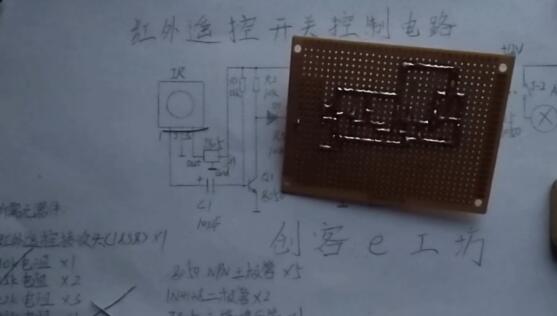

  按照电路原理图用洞洞板焊接电路

用洞洞板焊接好电路

电路背面

  再次检查焊接好的电路,无误后即可上电进行测试,为了安全起见先用继电器控制一盏LED的亮灭:

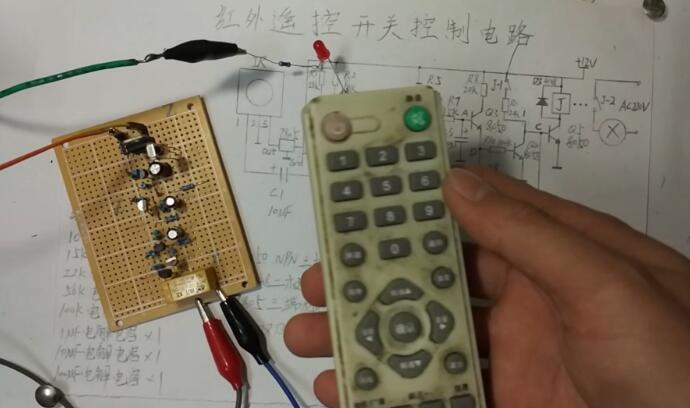

上电后的初始状态是继电器不动作,LED不亮,电路处于待机状态。

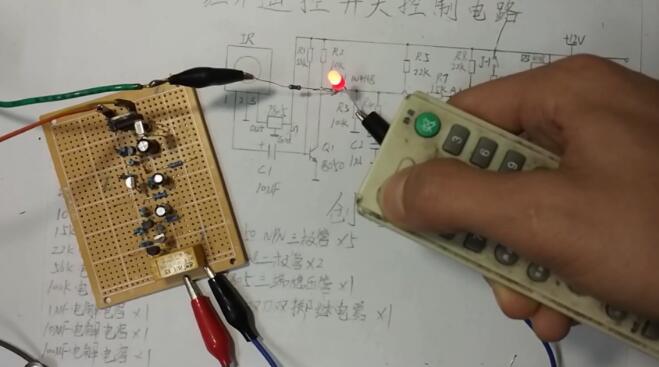

  短按遥控(0.5s左右)后继电器吸合,LED亮起。

需要关断电路,关闭LED,只需长按遥控(大于3s)即可。

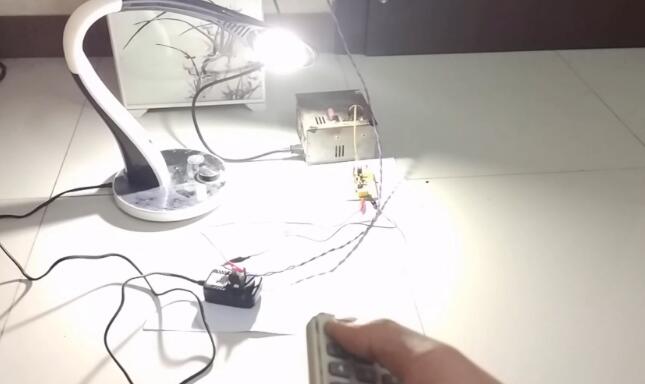

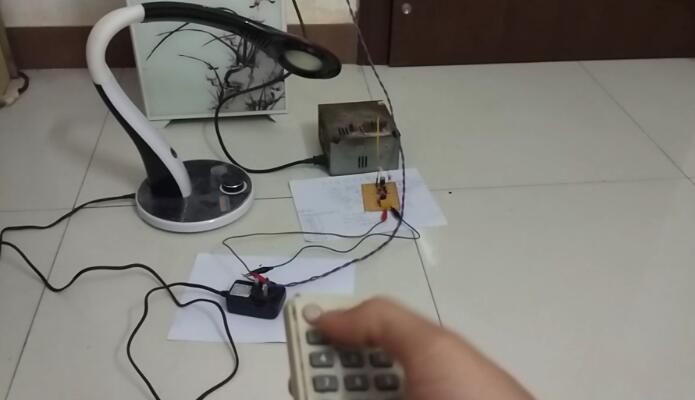

  同样的道理,我们可以用这个红外遥控开关控制台灯的亮灭:

台灯关

台灯开

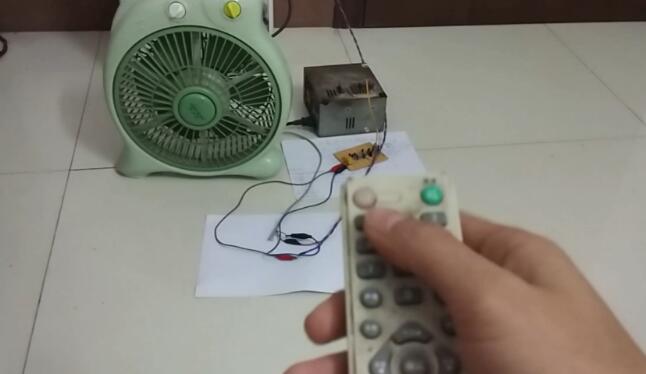

  控制风扇的开关:

风扇关

风扇开

  此电路只需用普通的红外遥控器即可触发,对遥控器的型号没有要求,用普通的遥控器就可以。理论上任何需要开关的用电器都可以用这个电路来控制,其功率的大小仅取决于所用的继电器。这个电路的实用性和通用性还是蛮强的,可用于家电、车库电动门等的控制。
