PIC单片机16F84的内部硬件资料(四)

发布时间:2018-04-07   浏览量:

PIC单片机16F84的内部硬件资料(四)

 飞江科技  www.appmcu.com

    6定时器/计数器TMRO
  PIC单片机16F84中有一个定时器,此定时器也可用于计数,因此称为定时器/计数器,符号为TMRO。TMRO可用于定时控制、延时、对外部事件计数和检测等场合。TMRO是一个8位增量(加1)计数器。它在数据存贮器中的地址为01。定时器所用的时钟源可以是内部系统时钟(OSC/4,即四倍振荡周期),也可以是外部时钟。若TMRO对内部系统时钟的标准脉冲系列进行计数时,就成为定时器;对外部脉冲进行计数时TMRO就成为计数器。
  不管是定时还是计数方式,TMRO在对内部时钟或对外部事件计数时,都不占用CPU时间,除非TMRO溢出,才可能中断CPU的当前操作。可见,定时器是单片机16F84中效率高且工作灵活的部件。
  为了扩大定时或计数的范围,配合TMRO的使用,还有一个可编程预定标器。此定标器实际上是一个可编程分频器。

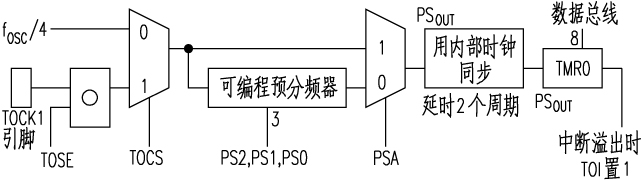

  TMRO的内部结构示意图如附图所示。其工作方式由数据存储器中的项选寄存器OPTION控制。OPTION是一个可读/写的寄存器,如附表所示。它含有配置TMRO/WDT预定标器、外部INT中断、TMRO等的各种控制位。
  TMRO的定时、计数方式是由OPTION寄存器中的D5(即TOCS位)确定。当TOCS=0时,工作于定时器方式;当TOCS=1时,工作于计数器方式。作定时器时,每个指令周期加1(无预分频时);而作计数器时,则在每个RA4/TOCKI引脚上电平变化时加1。OPTION寄存器的位4(TOCS位)决定外部脉冲的触发方式,当TOSE=1,下降沿触发;TOSE=0,上升沿触发。当TMRO内部计数器发生计数溢出(从FFh→00h)时,溢出位送入中断控制寄存器INTCON。
  由附图可知,预分频器也是一个8位计数器。其分频数是由OPTION寄存器中的PS2~PS0三位值来改变。分频数可以是以下8种之一:1∶1、1∶2、1∶4、1∶8、1∶16、1∶32、1∶64和1∶128。
  当分频器用于TMRO时,所有写入TMRO的指令,如CLRF 1、MOVWF 1、BSF 1、等都将对预分频器清零。需要注意的是,预分频器是不能读写的。此分频器可用于TMRO,也可用于WDT,其切换由软件控制。为了避免意外的芯片复位,当需要切换时,必须执行相应的一段程序,以下是从WDT切换到TMRO时所需执行的程序:
  CLRWDT         ;
             对WDT和预定标器清零
  BSF      STATUS,RP0 ;选中存储体1
  MOVLW  B′xxxx0xxx′   ;PSA=0,选中TMRO
  MOVWF  OPTION   ;送入OPTION寄存器
  BCF    STATUS,RP0  ;复位存储体0

  成都 卫东

  知识竞赛试题:
  21根据本版左下文介绍,请以表的形式列出PIC16C8X单片机(有两个存储体和A、B两口)至少11个专用寄存器的名称和地址。
